Tube de levage de bois pour fabrication de mobilier commercial

La manutention de bois pour l'opérateur d'une scie verticale

Le secteur d'activité : Menuiseries agencement

Département : 29

La problématique :

• Réalisation d’un poste de manutention ergonomique pour panneaux bois, le but étant le chargement et déchargement sans efforts pour l’opérateur d’une scie verticale.
• Manutention horizontale et verticale de panneaux de bois poreux contreplaqué, aggloméré, OSB, mélaminé … à l’aide d’un palonnier à ventouses sous un tube de levage de capacité 150 kg.

Les dimensions principales des panneaux sont de 2000 x 2000 mm à 2800 x 2070 mm.

Après une étude du cahier des charges, et de l’environnement machine, afin que l’opérateur travaille en toute sécurité et en préservant sa santé.

La solution proposée : un Tube de levage Bois avec basculeur

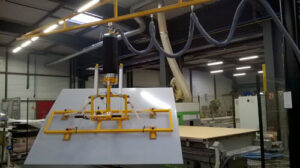

Un tube de levage MANUPAC de capacité 150 kg équipé d’un palonnier avec basculeur pneumatique équipé de 4 ventouses réglables. Ce matériel spécifique pour les produits poreux est alimenté par une turbine de 3 kw, et le basculement est réalisé par 2 vérins pneumatiques. Ce matériel permet à l’opérateur de prendre des panneaux en position horizontale et de les déposer en position verticale ou toute autre position angulaire.
Ce matériel est installé sous une potence sur fût de portée 5m fixée sur une dalle béton par des chevilles chimiques de sécurité.

Les avantages de cette solution sont :

Cette réalisation adaptée à l’environnement permet à un seul opérateur de charger et décharger la machine sans effort et fatigue avec une bonne posture.

La productivité de ce poste a fortement augmenté.

L'info en plus :

Pour cette installation l’entreprise a bénéficié d’une aide CARSAT.
